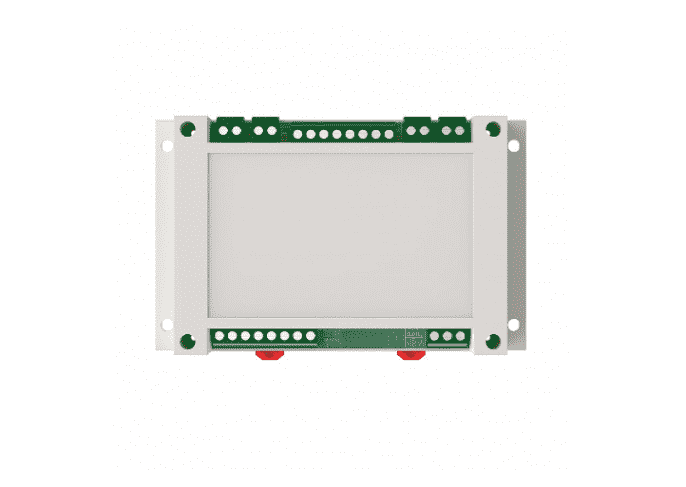

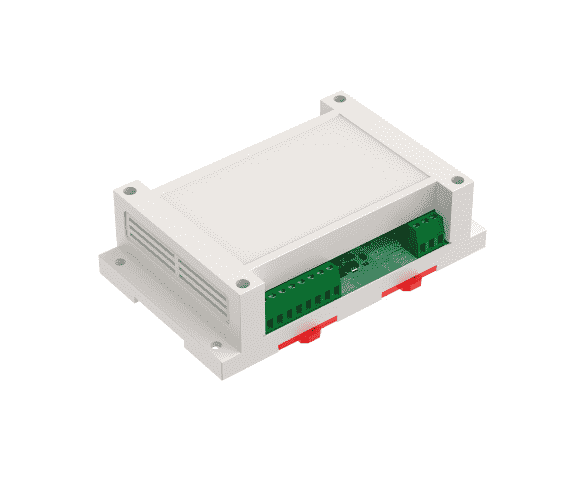

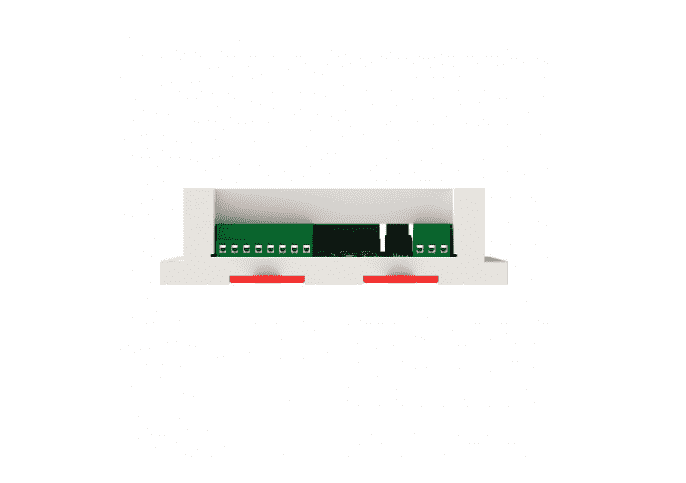

Прибор предназначен для контроля шлейфов сигнализации с неадресными пороговыми проводными извещателями и используется как адресное устройство при работе совместно с приемно-контрольным прибором. Передача сигналов осуществляется по интерфейсу PLS.
Питание прибора
Основное, В 24 ± 20%
Резервное, В 24 ± 20%
Ток потребления в дежурном режиме, мА не более 55 (22
Ток потребления в режиме “Пожар”, мА не более 63 (26
ПЛС
Интерфейс связи между модулем и ППК-02-250 ПЛС
Максимальная дальность ПЛС, м до 1200
при сечении 1,5 мм² 1200 метров
при сечении 0,9 мм² 700 метров
при сечении 0,75 мм² 600 метров
при сечении 0,5 мм² 400 метров
при сечении 0,2 мм² 160 метров
Выходы
Количество выходов с контролем линии на обрыв и КЗ, шт 4
Максимальный ток нагрузки выхода, А 0,45
Напряжение на выходе, В 24 ± 20%
Количество выходов типа СК, шт 1
Максимальное напряжение на нагрузке выхода СК, В 250
Максимальный ток нагрузки выхода СК, А 2
Входы
Количество входов подключения шлейфов сигнализации (ШС), шт 4
Напряжение на клеммах ненагруженного входа ШС, В 24 ± 20%
Ток короткого замыкания ШС, мА не более 36
Сопротивление оконечного резистора ШС, кОм 4,7±5%
Время сброса напряжения питания ШС, с от 0 до 255
Параметры работы
Время технической готовности, с 3
Эксплуатационные параметры
Световая индикация есть
Диапазон рабочих температур, ºС от минус 25 до плюс 55
Относительная влажность воздуха, % до 93 при 40ºС
Степень защиты корпуса IP20
Габаритные размеры, мм 145 х 95 х 41
Масса, кг не более 0,2 ± 5%
- Бренд: Rubetek
- Артикул: АМР-4
